3D打印又稱增材制造技術，是一種依據三維CAD數據通過逐層材料累加的方法制造實體零件的技術，最些年得到了廣泛的應用。然而，由于風電葉片由玻璃纖維或碳纖維構成，形狀復雜并且尺寸巨大，一直以來，3D打印技術并未滲透人風電葉片中。

3D打印葉片

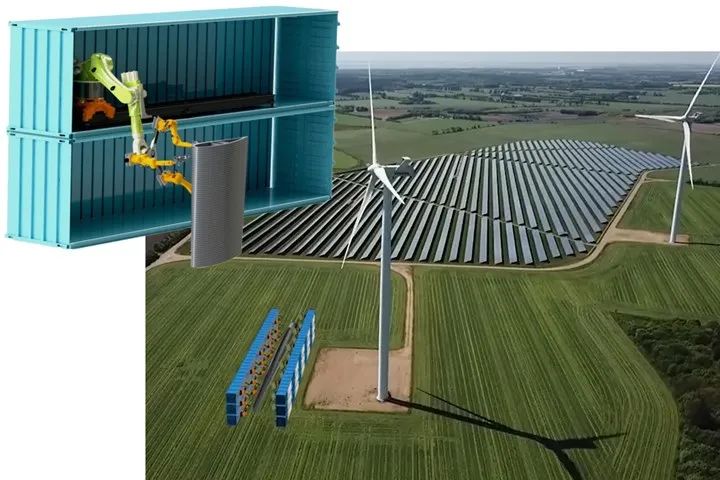

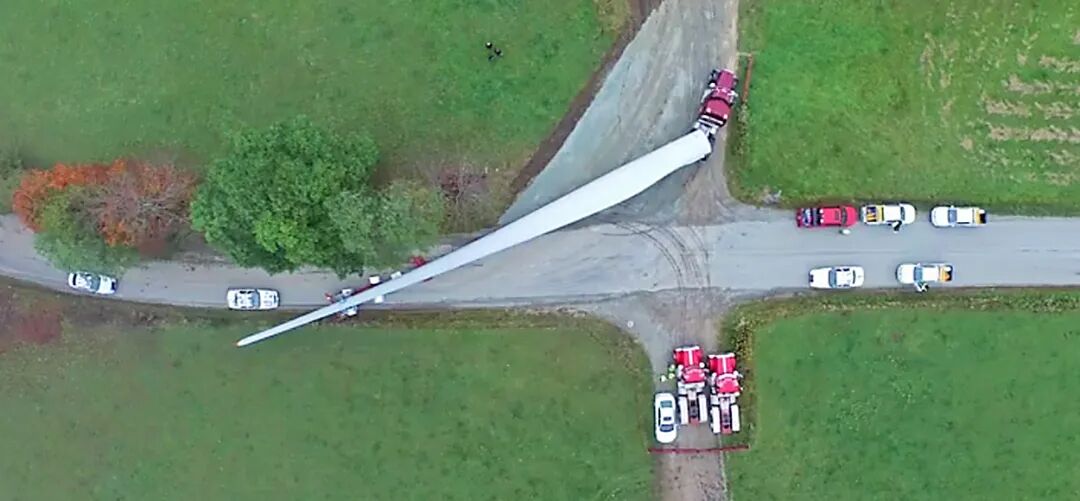

美國一家初創公司 Orbital Composites 希望通過使用 3D 打印機和機器人直接在現場制造風力機葉片，從而徹底改變風電行業。據首席執行官 Amolak Badisha 稱，未來將消除運輸葉片所涉及的復雜的物流問題。

借助復合材料 3D 打印技術，與傳統的手動工藝相比，葉片生產速度要快得多，成本效益也更高。整個生產技術可以裝進集裝箱，靈活地運輸?shù)斤L(fēng)力機安裝現場。

初步測試表明，與海上生產相比，制造成本最多可降低 25%。此外，可以使用更大的葉片以獲得更高的發電量。計劃還要求對塔架和其他風力機部件進行全 3D 打印。

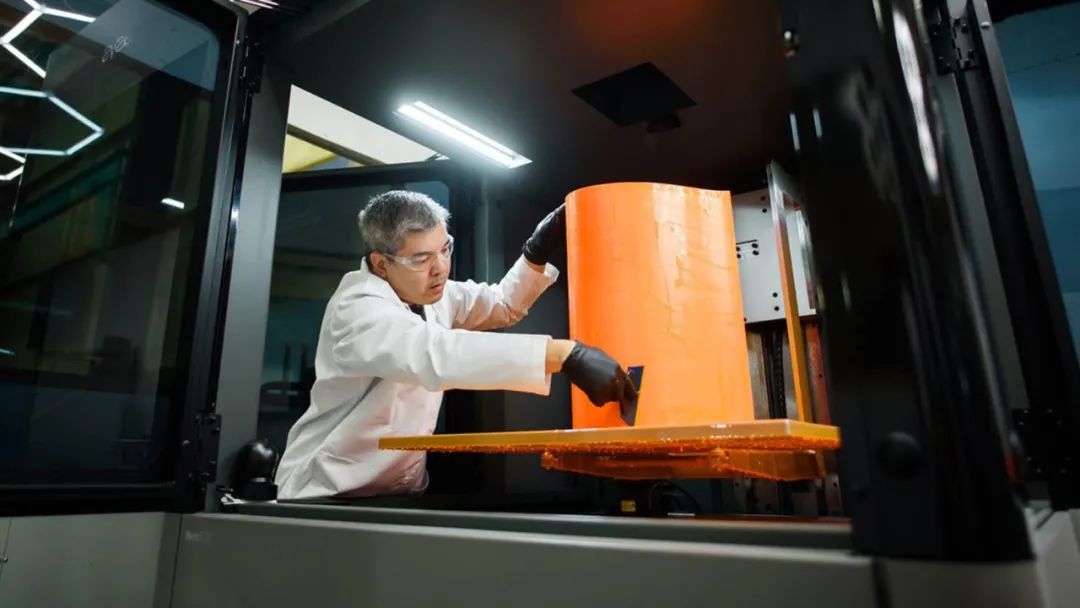

此外，Gulf Wind Technology 公司自 2021 年以來一直在制造風力機葉片，作為美國唯一的獨立風力機技術解決方案提供商，其位于密西西比州的工廠擁有一支專業工程師團隊。其最近宣布與 3D 打印公司 Stratasys 建立合作伙伴關系，引入增材制造技術以測試和改進模型。

這些模型是使用 Somos Perform Reflect 材料生產的，該材料具有高強度、剛度和耐溫性，這在風洞測試中至關重要。此外，它們可用于更快地測試葉片的形狀和設計，從而最大限度地提高風能效率。

他們還計劃與美國能源部（U.S. Department of Energy） 合作，還將開發一種用于 3D 打印的電纜機器人，以便在現場更高效地制造風力機。Orbital Composites 表示，該工藝可以顯著擴大風力發電的規模。

3D打印葉尖

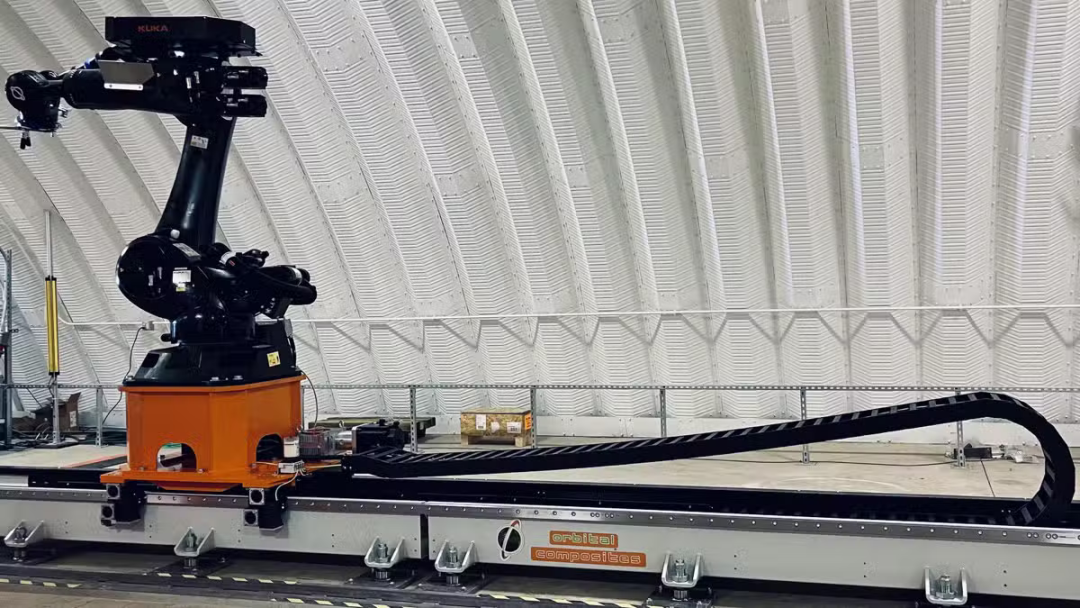

今年早些時候宣布，ORNL 正在與 UMaine 和 Orbital Composites（美國加利福尼亞州圣何塞）領導一個由 DOE 資助的 400 萬美元項目，使用 Orbital 的集裝箱式 3D 打印機器人對風力葉片組件進行現場打印。Orbital Composites 證明其移動機器人平臺可以提高 25% 以上的勞動力。傳統的葉片制造工藝，以及新葉片設計交貨時間縮短 50% 以上。

此外，GE 業務部門和 LM Wind Power（丹麥科靈）——也在與 U.S. DOE 合作開展一個項目，該項目于 2021 年 1 月宣布，用于設計和制造 3D 打印轉子葉片尖端，重點是低成本增強熱塑性復合材料。這個為期 25 個月、耗資 670 萬美元的項目將涉及合作伙伴 ORNL 和 NREL。該項目的目標是提供一個用于結構測試的全尺寸葉尖，以及安裝在風力機上的三個葉尖。

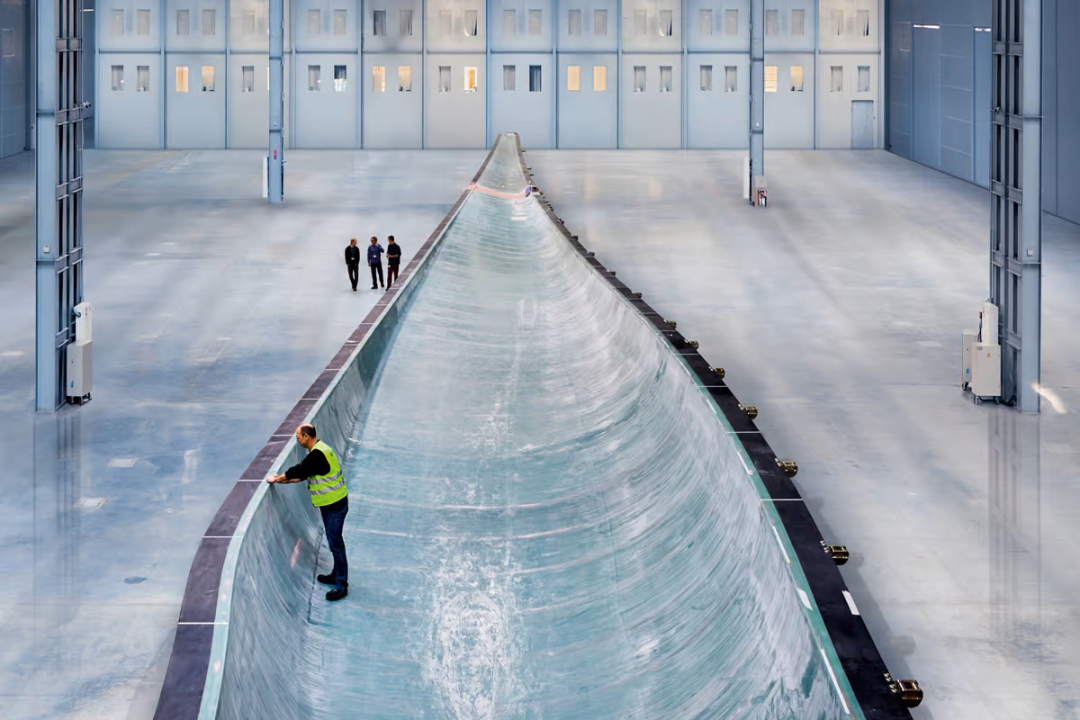

3D打印葉片模具

早在2021 年 1 月，美國緬因大學先進結構和復合材料中心（UMaine ASCC）就宣布，它正在參與一個由美國能源部先進制造辦公室資助的 280 萬美元項目，用于開發一種快速、低成本的增材制造解決方案，用于制造大型、 分段式風力葉片模具。該項目的合作伙伴包括 ORNL、TPI、西門子歌美颯、Ingersoll Machine Tools和 Techmer PM。

在接下來的兩年里，UMaine 及其合作伙伴將致力于開發 3D 打印的 17 米長的模段，用于注入 120 米長的轉子葉片。將打印兩個模具段，并研究開發一種連接方法以組裝模具。模具部分將在 UMaine 的大幅面 3D 打印機上打印，該打印機每小時可打印高達 150 磅的材料。ORNL 還提供專門開發的 3D 打印加熱元件，這些加熱元件將被自動沉積到模具中，用于模具表面溫度控制。

該計劃的目標是使用 3D 打印來加快葉片的上市時間并降低新葉片的開發成本，目標是分別縮短六個月和降低 25-50% 的模具成本。據 UMaine ASCC 的創始執行董事 Habib Dagher 博士稱，另一個關鍵方面是開發和使用 100% 可回收的生物基熱塑性聚合物，該聚合物由木纖維增強。據說這種材料可以產生所需的機械性能，但比碳纖維增強 ABS 熱塑性原料更便宜。

Dagher 說，最終目標是將工作擴展到 3D 打印最終用途葉片本身的一些組件，以完全減少模具的使用。目前正在進行材料開發，他預計 UMaine 將能夠在未來兩年內開始開發原型葉片組件。
